Hávaði, lítið flæði eða titringur auðkennir ekki slitinn dæluhluta ein og sér. Á A10VSO Series 31 einingu getur sama einkenni falið í sér loftblæðingu, sogaðstæður, drifið, stjórnkerfið eða vélrænni skemmdir. Byrjaðu með nákvæma dæluheiti og sönnunargögn frá uppsettu kerfi áður en þú ákveður hvað á að skipta út.
Þessi handbók auðkennir helstu samsetningar, útskýrir hvað á að skrá við bilanaleit og setur fram þær upplýsingar sem þarf til að endurskoða hluta. Það gefur engin alhliða slittakmörk. Ákvarðanir um endurnotkun eða endurnýjun krefjast skoðunarviðmiða fyrir tiltekna einingu. Aðaluppspretta er Bosch Rexroth leiðbeiningarhandbókRE 92701-01-B/04.2018, sem nær yfir A10VO og A10VSO Series 31. Tengda eintakið er hýst af þriðja aðila. Athugaðu núverandi skjöl framleiðanda, viðeigandi gagnablað og pöntunarstaðfestingu fyrir uppsettu eininguna.Bosch Rexroth handbók, §§1.1–1.2 og 14 (þriðja-aðila-hýst eintak)
Um þessa handbók:Guangdong Sheungchak Hydraulic Technology Co., Ltd. gefur út þessa síðu og skráir A10VSO dælur á síðunni sinni. Íhlutanöfnin og pöntunardæmin hér að neðan byggja einnig á varahlutaskrá Anfield frá 2025-. Þessi grein greinir ekki frá riftun, mælingum eða staðfestu framboði á einstökum viðgerðarhlutum frá Sheungchak. Tengda Sheungchak vörusíðan lýsir fullkomnum dælum; einstakir hlutar krefjast sérstakrar birgir og endurskoðunar á stillingum.
Staðfestu nákvæmlega Series 31 eininguna

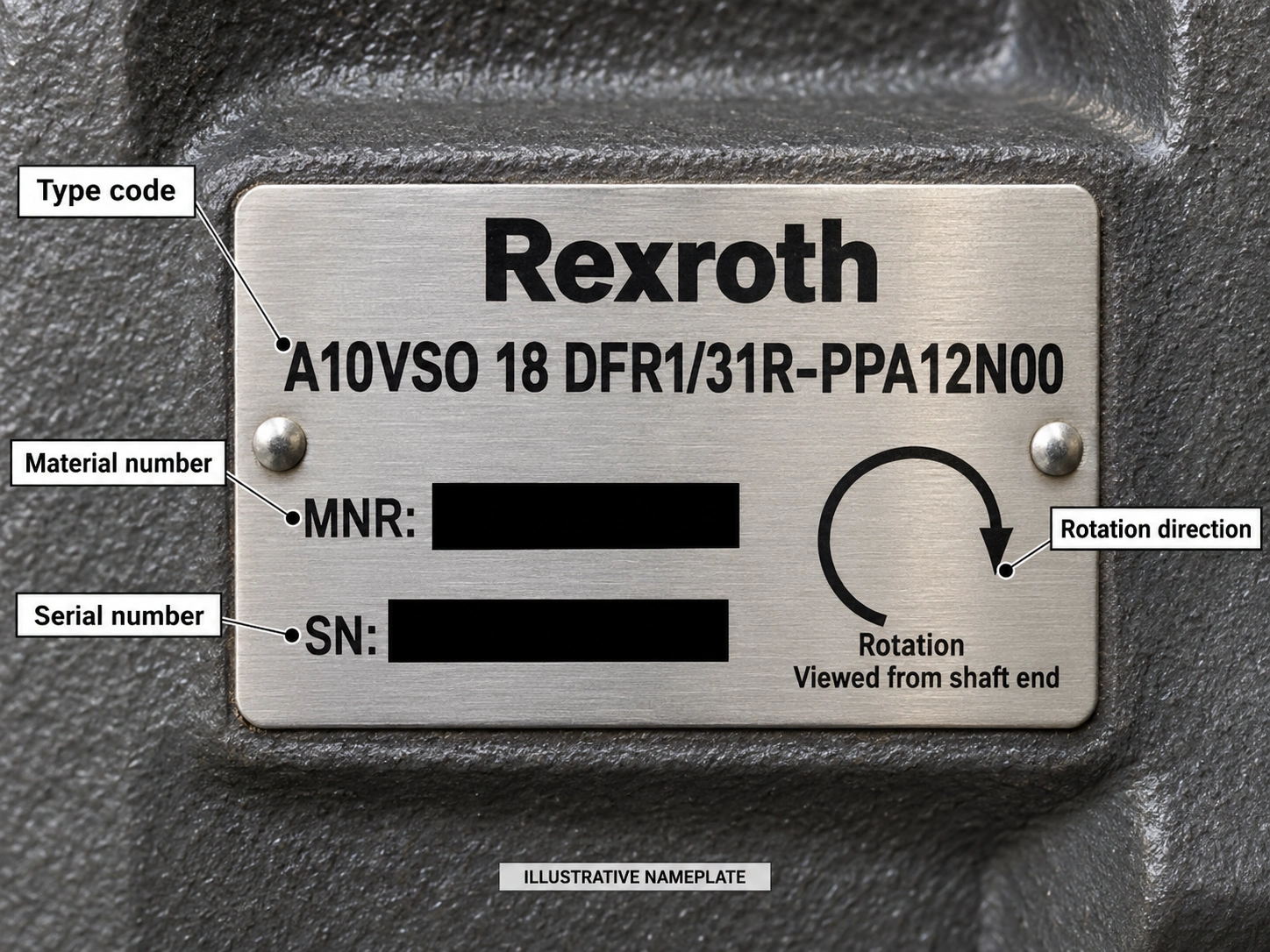

Taktu mynd af heildar nafnplötunni. Skráðu allan tegundarkóðann, efnisnúmer, raðnúmer og snúningsstefnu. Snúningur er skoðaður frá drifskaftsenda-:Rer réttsælis ogLer rangsælis-. Stefna plötunnar verður að passa við drifmótorinn. Skráðu einnig uppsett
stjórnandi, skaft, tengi og hvaða gegnumdrif sem er. „A10VSO71/31“ eitt og sér nægir ekki til að tilgreina varahlut: Rexroth segir varahlutalista-hans vera pöntunar-sértæka og biður um efnis- og raðnúmer einingarinnar og efnisnúmer umbeðinna hluta. Berðu nafnplötuna saman við pöntunarstaðfestinguna þegar hún er tiltæk.Bosch Rexroth handbók, mynd. 3, mynd. 10 og §§7.4.1, 10.5
Ef platan er ólæsileg skaltu mynda afganginn af merkingum og uppsetningar- og tengimótum dælunnar. Meðhöndlaðu fyrirhugaða samsvörun sem bráðabirgðasamsvörun þar til viðurkenndur veitandi skoðar hana á móti skrám einingarinnar.Vökva dæla nafnplata leiðarvísir okkarútskýrir verkflæði auðkenningar.
Þekkja samsetningarnar áður en varamaður er nefndur
Útlitsteikning og virknilýsing Rexroth útskýrir hvernig dælan virkar. Anfieldeigin varahlutaskrá-notar nokkur mismunandi viðskiptaheiti og skráir undirhluti-hópa; það segir að hafa samband við sölu áður en þú pantar einstaka hluti. Taflan hér að neðan hjálpar til við að þýða þessi nöfn; það gefur ekki til kynna hvaða hluti hefur bilað eða komið á lager annars birgja.Bosch Rexroth handbók, mynd. 2 og §5.2.2; Anfield Series 31 þjónustu-hlutalisti, p. 2, stærðartöflur og p. 14
| Þing eða kjörtímabil | Hvað það þýðir í hluta umræðu |
|---|---|
| Rótarý hópur | Í vörulista Anfield inniheldur þessi hópur stimpla/skósamsetningar, festiplötu, strokkablokk og festibúnað. Lýsing Rexroth útskýrir að skaftið snýr strokknum og stimplarnir slá í holur hans. |
| Stjórnplata / ventlaplata | Rexroth kallar þaðstjórnplötueðadreifiplötu; Anfield kallar varahlut sinn aventlaplötueðalinsuplötu. Raufar þess leiða vökva til og frá stimplahólfunum. |
| Vagga / svifplata | Horn vöggunnar breytir stimplaslagi og tilfærslu dælunnar. Anfield kallar samsvarandi þing aswash diskurog listar upp sérstakt hnakkalagersett. |
| Drifskaft og legur | Skaftið sendir drifkraft til snúningshópsins. Anfield listar fram og aftan öxul legur sérstaklega; kvörtun um hávaða eða titring þarf samt að athuga drifið og uppsetninguna. |
| Stjórnandi og stjórnstimplar | Uppsett stjórnunarfyrirkomulag stjórnar tilfærslu. Staðfestu nákvæma útgáfu áður en þú berð saman varahluti. Ekki gera ráð fyrir að stimplar með svipuðu nafni í mismunandi skjölum séu skiptanlegir. |
| Selir | Tilgreindu innsiglistaðsetninguna og nauðsynlegt efni áður en þú biður um sett. Anfield, til dæmis, listar aðskilda nítríl og FKM pökkum; það er val í vörulistanum, ekki alhliða settaforskrift. |
Teikning hjálpar til við að nefna íhlut. Það getur ekki staðfest skemmdir, ásættanlega endurnotkun eða umfang viðgerðar.
Rannsakaðu einkenni áður en lýst er yfir innra sliti
Aðeins viðurkennt starfsfólk ætti að leysa úr vandamálum innan öryggissvæðisins sem framleiðandi vélarinnar tilgreinir. Vökvakerfisíhlutir geta verið undir þrýstingi; þrýstingslaust skal viðkomandi kerfi samkvæmt leiðbeiningum framleiðanda vélarinnar áður en línur eða íhlutir eru aftengdir.Rexroth handbók, §§2.6, 11.2 og 14
| Athugun | Taktu upp áður en hluti er tilgreindur | Fyrstu athuganir úr leiðbeiningum Rexroth |
|---|---|---|
| Nýr eða óvenjulegur hávaði | Þegar það gerist; vökva og rekstrarhitastig; breytingar á sog-línu; nýleg aksturs-, tengi- eða uppsetningarvinna. | Skoðaðu fyllingu og loftblæðingu, sogskilyrði og aksturshraða; aukning á hávaða eða loftbólum í frárennslisvökvanum getur bent til ófullnægjandi vökvagjafar (§8.1.2; Tafla 14). |
| Minnkað eða óstöðugt flæði eða þrýstingur | Rekstrarástand og lestur; akstursástand; uppsettur stjórnandi; nýlegar kerfisbreytingar. | Skoðaðu loftblæðingu, sog-takmarkanir, seigju vökva, snúning, drif og stjórnunarskilyrði áður en einkennin eru rekin til slits (tafla 14). |
| Aukinn titringur | Hvar það er athugað og hvort drif, uppsetning og tenging hafi verið metin. | Athugaðu röðun og uppsetningu drifs og tengis; slitnar legur eru ástæða til að hafa samband við Bosch Rexroth þjónustuna, ekki greining út frá titringi eingöngu (§7.4.4; Tafla 14). |
| Sjáanlegur leki | Staðsetning þess og rekstrarskilyrði. Ljósmynd ein og sér getur ekki staðfest bilaða innsiglið eða innri orsök. | Skoðaðu snúnings titring, hraðabreytingar og hvers kyns belti eða kardan-skaftsdrif sem gæti haft áhrif á skaftþéttinguna (§§7.4.3, 7.4.6). |
Bilanatafla Rexroth sýnir ófullnægjandi blæðingu, sogvandamál, rangan snúning, bilana í drifinu, stjórnvillur og vélrænar skemmdir meðal mögulegra orsaka. Það er bilanaleitarlisti, ekki röðun á bilanatíðni.Rexroth handbók, Tafla 14
Handbókin gefur einnig ávísanir með skilgreindum skilyrðum. Það tilgreinir að minnsta kosti0,8 bör algert við sogport S meðan á notkun stendur; hámarkshraðagildi í gagnablöðum eru tilgreind fyrir1 bar algervið þá höfn. Fyrir vökvavökva tilgreinir það lágmarks ISO 4406 hreinleikastig á20/18/15, eða19/17/14þegar seigja við frárennslisopið er fyrir neðan10 mm²/s. Þetta eru rekstrar- og vökvakröfur fyrir tilgreindar einingar handbókarinnar,ekki innri-slitamörk. Athugaðu viðeigandi gagnablað og pöntunarstaðfestingu fyrir tiltekna dælu: handbókin auðkennirRE 92711fyrir A10VSO ogRE 92701fyrir A10VO.Bosch Rexroth handbók, Tafla 1 og §§7.2, 8.1.1
Fyrir viðhaldsskrár kallar skoðunaráætlun Rexroth á daglega athuganir á leka og óvenjulegum hávaða og vökvagreiningu árlega eða á hverjum degi.2.000 vinnustundir, hvort sem kemur á undan. Eftir keyrslu-í fasa um10 vinnutímar, mælir það með því að athuga vökvasýni fyrir tilskilið hreinleikastig. Þetta eru skoðun og vökvaathuganir, ekki áætlun um að skipta um hverja legu, innsigli eða snúnings-hóphluta.Rexroth handbók, §§8.2 og 10.2
Ákveðið skoðun og skipti umfang
Notaðu þessa röð áður en þú velur staðgengill:
- Skráðu rekstrarskilyrði, bilanasögu og kerfisbreytingar; athugaðu viðeigandi kerfis-hliðarorsakir í bilanatöflu Rexroth (§14.1; Tafla 14).
- Ef vísbendingar benda til slits eða vélrænnar skemmda á axial stimplaeiningunni skaltu fylgja úrræði Rexroth: skiptu um eininguna og hafðu samband við Bosch Rexroth þjónustu. Fyrir titring sem stafar af slitnum legum, hafðu samband við Bosch Rexroth þjónustu. Viðgerð á einingunni og samsettum hlutum ætti að fara fram af löggiltum þjónustumiðstöðvum (§10.4; Tafla 14).
- Þegar viðurkenndur aðili hefur staðfest uppsetningu einingarinnar og hvers kyns viðgerðarumfang, biðja um nákvæma varahlutalista og skoðunarviðmið áður en íhlutur er valinn (§10.5; Tafla 14).
Ef viðurkennd skoðun staðfestir skemmdir á dælunni, skjalfestu viðkomandi samsetningu, mótsyfirborð hennar og viðmiðin sem notuð eru til að ákveða hvort hægt sé að endurnýta einhvern hluta. Ekki breyta varahlutaskrá í sjálfgefið skiptibúnt.
Þetta eru leiðbeiningar Rexroth fyrir einingar sínar; þeir setja ekki skoðunarþröskuld fyrir pöntun á einum innri íhlut.Bosch Rexroth handbók, §10.4 og tafla 14
Föst leguskiptistundatalning væri einnig villandi. Rexroth segir að endingartími eininga sé takmarkaður af líftíma legu, sem fer eftir álagslotunni; kerfisframleiðandinn ætti að ákvarða leguskiptatímabilið fyrir viðhaldsáætlunina.Rexroth handbók, §10.3
Staðfestu innihald setts, stillingar og viðgerðarkröfur
Spyrðu fyrirhugaðan birgi um nákvæma efnisskrá, hlutaauðkenni og útilokanir. Í 2025 vörulista Anfield, pöntunþessheill snúningshópur krefst ventilplötu sem er valin sérstaklega fyrir snúning dælunnar; sumir einstakir snúnings-hópar eru háðir framboði. Þetta er dæmi um hvers vegna „rotary group“ einn og sér skilgreinir ekki hvað kemur í settinu.Anfield Series 31 þjónustu-hlutalisti, athugasemdir og p. 14
Athugaðu öxulinn, fyrirkomulag tengisins, í gegnum-drifkóða og innsiglið efni gegn raunverulegu einingunni. Vörulisti Anfield greinir aftur-höfn61N00og hliðar-port62N00endalok og listar nítríl og FKM þéttisett. Sérstaklega krefjast geymsluleiðbeiningar Rexroth að skipta um skaft-innsigli þegar geymsla fer yfir24 mánuðir; að geymsluskilyrði séu ekki almenn-lífsregla fyrir seli.Anfield Series 31 þjónustu-hlutalisti, bls. 2–3; Rexroth handbók, §6.2
Haltu fullyrðingum um samhæfni birgja aðskildum frá samþykki framleiðanda. Anfield lýsir afleysingamönnum sínum sem skiptanlegum. Í handbók Rexroth segir að óhentugir varahlutir geti valdið meiðslum eða eignatjóni og leiðbeinir notendum sem gera við Rexroth einingar að nota upprunalega Rexroth hluta; það varar við því að annars sé ekki hægt að tryggja virkniáreiðanleika og ábyrgðin fellur úr gildi. Staðfestu tæknilegar kröfur og viðeigandi ábyrgðarstöðu fyrir nákvæma einingu áður en þú kaupir.Anfield Series 31 þjónustu-hlutalisti; Rexroth handbók, §§10.4–10.5
Hvað á að senda til tæknilegrar skoðunar
Gefðu gagnrýnanda nægar upplýsingar til að bera kennsl á bæði dæluna og bilunina:
- Læsileg mynd af heildar nafnplötunni, þar á meðal efni og raðnúmer.
- Ljósmyndir af uppsettri dælu, skafti, höfnum, stjórnanda og hvaða gegnumdrifinu sem er.
- Pöntunarstaðfestingin og uppsetningarteikning, ef hún er til staðar.
- Einkennið, hvenær það kemur fram og viðeigandi notkunarlestur.
- Nýlegt viðhald, niðurstöður vökva og síu og breytingar sem gerðar voru áður en einkennin komu fram.
- Allar skoðunarskýrslur, þar með talið samsetning sem grunur er um, mæliaðferð og niðurstöðu.
Rexroth tilgreinir pöntunarstaðfestinguna sem uppsprettu pöntunar-tengdra tæknigagna og uppsetningarteikninguna sem uppsprettu stærða og tenginga. Leiðbeiningar um bilanaleit þess biður einnig um rekstrarferil og breytingar á breiðari kerfinu. Tæknileg endurskoðun ætti að ákvarða uppsetningu og næsta skoðunarskref áður en hlutaheiti verður pöntun.Rexroth handbók, Tafla 1 og §§10.5, 14.1
Sendu nafnplötu, stillingar og einkennisskrár tilinfo@hydraulicsc.comfyrir fyrirspurn um stillingar; sönnunargögnin gætu samt krafist yfirferðar af vélaframleiðanda eða viðurkenndum þjónustuaðila. Ef til skoðunar er að skipta um dælu að fullu, sjáA10VSO dælusíðu Sheungchakfyrir skráð dæluframboð sitt. Þessi síða staðfestir ekki framboð á einstökum viðgerðarhlutum eða Bosch Rexroth leyfi.
